Centrifugalni ventilator izmjenične struje pokreće zrak okretanjem rotora unutar kućišta u obliku spirale, koristeći jednofazni, izravno spojeni AC motor umjesto remenskog pogona. Protok zraka raste u izravnom razmjeru s brzinom vrtnje, dok se buka penje daleko brže — otprilike s 4,8 potencijom brzine — tako da je najbrži način za pravilno dimenzioniranje jedinice prvo uskladiti potreban volumen zraka, a zatim koristiti kontrolu frekvencije kako bi se buka zadržala unutar ciljanog raspona, a ne jednostavno odabrati veći motor.
Kako AC centrifugalni ventilator zapravo pokreće zrak
Za razliku od aksijalnih ventilatora koji guraju zrak ravno kroz cijev, centrifugalni ventilator uvlači zrak duž osi impelera i izbacuje ga prema van pod 90 stupnjeva u spiralno kućište. Ovaj dizajn omogućuje ventilatoru stvaranje značajnog statičkog tlaka, zbog čega centrifugalni ventilatori dominiraju sustavima s kanalima u kojima zrak mora putovati kroz filtre, zavojnice i zavoje prije nego što stigne u prostoriju.
Dva strukturna izbora definiraju većinu AC centrifugalnih ventilatora na današnjem tržištu:
- Motori s vanjskim rotorom — kućište motora rotira s impelerom, dajući kraći, kompaktniji sklop koji je uobičajen u modelima kao što su DDM 160-250 ili YDK 160-60 jedinice.

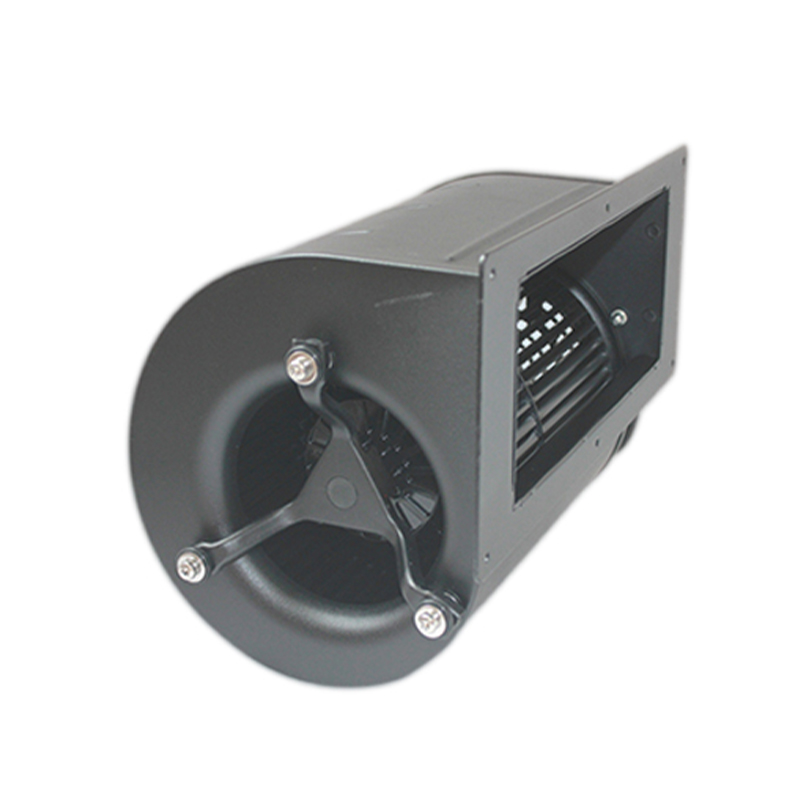

- Izravno spojeni rotori s jednim ulazom ili s dva ulaza — dizajn s dvostrukim ulazom izvlači zrak s obje strane kotača, otprilike udvostručujući protok zraka za isti promjer kotača, zbog čega su modeli s dvostrukim ulazom poput serije DDM 130-190 popularni u širokim dijelovima kanala.
Protok zraka, tlak i buka: brojke koje su važne
Rad ventilatora reguliran je trima zakonima o ventilatorima koje bi svaki inženjer nabave trebao držati pri ruci:
| Protok zraka (Q) | Promjene u izravnom razmjeru s brzinom vrtnje — Q je proporcionalan s N |
| Statički tlak (P) | Mijenja se s kvadratom brzine vrtnje |
| Zvučna snaga (L) | Mijenja se s otprilike 4,8 potencijom brzine vrtnje — udvostručenje brzine može povećati buku za oko 27 puta |
Zbog toga je tehnički list ventilatora koji navodi samo glavni broj protoka zraka nepotpun. Pri velikoj brzini, šum vrtložnih struja dominira u pojasu od 500Hz do 2kHz — rasponu na koji su ljudske uši najosjetljivije — dok se pri maloj brzini karakter buke pomiče prema rotacijskim tonovima. Dobro optimiziran AC centrifugalni ventilator može doseći specifičnu razinu zvučne snage od čak 24 dB na svojoj najboljoj točki učinkovitosti, što je moguće postići samo kada su geometrija rotora i brzina podešeni zajedno, a ne da je motor jednostavno predimenzioniran.
Praktičan zaključak za odabir: najprije definirajte protok zraka koji vam je potreban, provjerite tlak koji zahtijeva kanal, a zatim primijenite kontrolu promjenjive frekvencije kako biste smanjili brzinu do najtiše točke koja još uvijek zadovoljava oba broja.
AC centrifugalni ventilatori u odnosu na konvencionalne centrifugalne ventilatore
Kupci često brkaju "AC centrifugalni ventilator" s bilo kojim generičkim centrifugalnim puhalom. Praktične razlike pokazuju se u načinu pogona, kontroli i dugoročnim troškovima rada.
| Metoda pogona | Jednofazni AC ili EC motor s izravnom spregom, bez remena | Indukcijski motor s remenom ili zupčanikom |
| Kontrola brzine | Elektronički ili VFD, bezstupanjsko podešavanje | Samo fiksna brzina ili ručni prigušivač |
| Buka na nazivnoj točki | Može doseći otprilike 24dB specifične zvučne snage | Obično viši zbog neoptimiziranog profila oštrice |
| Interval održavanja | Dulje, manje pokretnih dijelova za nošenje | Kraći, istrošenost remena i remenice dodaje servisne bodove |
| Najbolje odgovara | VAV sustavi, precizne jedinice za svježi zrak, čiste sobe | Opća ispušna, ekonomična ventilacija |
AC centrifugalni ventilator serija proizvoda
Snimak proizvodnih modela koji pokrivaju konfiguracije s vanjskim rotorom, dvostrukim ulazom i turbinskim lopaticama, veličine od malih jedinica puhala do visokoučinskih ispušnih modela za industrijske kanale.
Kako odabrati pravi model za vaš sustav
Odabir se svodi na usklađivanje ventilatora s kanalima, a ne samo s veličinom prostorije. Prođite kroz kontrolni popis ovim redoslijedom:
- Izračunajte potreban protok zraka na temelju volumena prostorije ili zahtjeva za ispušnim plinovima procesa, zatim dodajte 10 do 15 posto margine za curenje u kanalu.
- Procijenite statički tlak sustava dodavanjem otpora filtara, zavojnica, prigušivača i duljine kanala — premali tlak je najčešći uzrok slabih performansi na terenu.
- Uskladite vrstu pogona — odaberite jednofaznu izmjeničnu struju za jednostavnije poslove naknadne ugradnje i niže početne troškove ili EC motore kada primjena zahtijeva čestu modulaciju protoka zraka i najnižu moguću potrošnju energije.
- Provjerite proračun buke za prostor — zauzeti uredi i čiste sobe trebaju modele podešene bliže klasi zvučne snage od 24 dB, dok ispušni kanali iza kuće imaju veću toleranciju.
- Potvrdite montažnu geometriju — jedinice s vanjskim rotorom odgovaraju tijesnim plenumskim prostorima, dok impeleri s dvostrukim ulazom bolje odgovaraju širim poprečnim presjecima kanala.
Prakse postavljanja i održavanja koje produljuju radni vijek
Većina prijevremenih kvarova dolazi do pregršt problema koji se mogu spriječiti, a ne do kvarova motora. Dosljedna rutina održavanja održava i protok zraka i buku blizu izvorne specifikacije.
| Prašina na impeleru i spirali | Svaka 1-3 mjeseca | Smanjuje protok zraka i dovodi u neravnotežu kotač, povećavajući vibracije i buku |
| Provjera podmazivanja ležajeva | Svakih 3-6 mjeseci | Sprječava pregrijavanje i prijevremeno trošenje ležajeva |
| Ispitivanje otpornosti izolacije | Svakih 6-12 mjeseci | Očitavanja ispod 1 MΩ signaliziraju starenje izolacije i opasnost od strujnog udara |
| Temperatura kućišta motora | Tijekom rutinskog pregleda | Više od 10 stupnjeva C iznad nazivne vrijednosti ukazuje na problem opterećenja ili hlađenja |
| Ožičenje i slijed faza | Nakon svake ponovne instalacije | Neispravno faziranje može promijeniti rotaciju impelera i izazvati mehanički udar |
Uvijek isključite struju prije otvaranja kućišta i provjerite jesu li terminali labavi ili korozirani tijekom svakog planiranog posjeta — labavi terminal jedan je od najbržih puteva do pregrijanog kućišta motora.
Dijagnosticiranje električnih kvarova prije nego što postanu kvarovi
Tri kategorije grešaka uzrokuju veliku većinu električnih problema AC centrifugalnog ventilatora:
- Preopterećenje motora — pokazuje se kao povećana potrošnja struje i zamjetan porast temperature; obično uzrokovano prekomjernim opterećenjem ili postavkom brzine izvan proračunskog raspona.
- Degradacija izolacije — ubrzano vlažnim ili visokotemperaturnim okruženjima, što dovodi do struje curenja ili kratkih spojeva tijekom vremena.
- Kvar sustava upravljanja — neispravan pretvarač, kontaktor ili zaštitni relej mogu uzrokovati nepravilno pokretanje i zaustavljanje čak i kada je sam motor ispravan.
Jednostavna dijagnostička sekvenca u tri koraka rano otkriva većinu problema: vizualno pregledajte kućište i priključke na pukotine, koroziju ili nakupljanje prašine; izmjeriti otpor izolacije i potvrditi kontinuitet uzemljenja; zatim nadzirite valni oblik početne struje za abnormalne skokove, koji obično upućuju na parametre pretvarača, a ne na namote motora.
Gdje se koriste AC centrifugalni ventilatori
Popis primjena obuhvaća gotovo svako okruženje u kojem se klimatizirani ili filtrirani zrak mora kretati kroz kanale pod pritiskom:
- Priključne kutije promjenjivog volumena zraka (VAV) u komercijalnim HVAC sustavima
- Kanalske klimatizacijske jedinice i sustavi za dovod svježeg zraka
- Oprema za pročišćavanje i filtriranje zraka koja zahtijeva stabilan tlak u svim stupnjevima filtra
- Hlađenje električnih ormarića i industrijske opreme gdje kompaktne jedinice s vanjskim rotorom odgovaraju uskim kućištima
- Odvlaživanje i stropni sklopovi ventilatora s jednim usisom
Često postavljana pitanja
Koji raspon protoka zraka i tlaka pokrivaju tipični AC centrifugalni ventilatori?
Rasponi proizvodnje obično se kreću od oko 400 do 40.000 kubičnih metara na sat, sa statičkim tlakom od oko 100 do 800 Pa i snagom motora od 0,5 do 5 kW, ovisno o veličini kotača i seriji.
Je li ventilator s remenskim pogonom ikada bolji izbor?
Jedinice s remenskim pogonom i dalje mogu imati smisla za vrlo visokotlačne, troškovno osjetljive industrijske ispušne plinove gdje nije potrebna fina kontrola brzine, ali oni zamjenjuju kompaktnu veličinu i regulaciju brzine bez koraka koju nude izravno spojeni AC dizajni.
Mijenja li dodavanje kontrole varijabilne frekvencije stvarno rezultat buke?
Da — budući da snaga zvuka raste s otprilike 4,8 potencije brzine, čak i skromno smanjenje radne brzine putem VFD kontrole proizvodi nesrazmjerno veliki pad percipirane buke, često bez značajnog gubitka potrebnog protoka zraka.
