Kako izračunati CFM i statički tlak za ventilatore u kabinetu？

Zašto se CFM i statički tlak moraju izračunati zajedno

Centrifugalni ventilator u kabinetu, koji se naziva i ventilator tipa kutije, sadrži impeler, motor i spiralu unutar zatvorenog kućišta koje smanjuje buku i štiti unutarnje dijelove od prašine. Odabir pogrešne jedinice gotovo nikada ne dolazi od odabira "slabog" ventilatora - dolazi od odvojenog izračunavanja CFM i statičkog tlaka umjesto zajedno. Ventilator nominalne snage 3000 CFM isporučuje taj broj samo pri nultom otporu. Nakon što se poveže s kanalima, filtrima i rešetkama, stvarni protok zraka opada kako raste otpor. To je razlog zašto svaki tehnički list ventilatora prikazuje krivulju performansi, a ne jedan broj, i zašto obje vrijednosti moraju biti razrađene prije odabira modela.

Korak 1: Izračunajte potrebni CFM

Postoje dva uobičajena načina za postizanje potrebnog protoka zraka za centrifugalni ventilator u kabinetu, a točna metoda ovisi o tome je li cilj opća ventilacija ili uklanjanje topline opreme.

Metoda A - Izmjene zraka po satu (ACH): Ovo je standard za sobe, radionice, kuhinje i ograde.

CFM = (duljina x širina x visina u stopama x potrebni ACH) / 60

Metoda B - Uklanjanje toplinskog opterećenja: Ovo se primjenjuje kada ventilator hladi električne ormare, kućišta poslužitelja ili procesnu opremu.

CFM = toplinsko opterećenje (BTU/h) / (1,08 x dopušteni porast temperature u degF)

Donja tablica navodi tipične stope izmjene zraka koje se koriste u uobičajenim primjenama. Ovo su početne referentne vrijednosti - lokalni kodovi i podaci proizvođača opreme uvijek bi trebali imati prioritet kada su dostupni.

Korak 2: Izračunajte potrebni statički tlak u Pa

Statički tlak je zbroj svake točke otpora koju zrak susreće između ulaza ventilatora i točke ispuštanja. Svaka komponenta dodaje mjerljivi gubitak, a ti se gubici zbrajaju, a ne prosječno. Preskakanje čak i jedne komponente - jednog filtra ili jednog koljena od 90 stupnjeva - jedan je od najčešćih razloga slabijeg učinka kabinetnog ventilatora nakon instalacije.

Nakon što se svaka komponenta duž puta zbroji, primijenite sigurnosnu marginu od 10 do 15 posto kako biste pokrili nakupljanje prašine na filtrima tijekom vremena i manje varijacije polja u odnosu na izvorni izgled. Ovaj prilagođeni ukupni statički je tlak koji centrifugalni ventilator kabineta mora svladati.

Radni primjer: dimenzioniranje ventilatora za prostoriju od 500 kubičnih metara

Primjer u nastavku prikazuje oba izračuna provedena od sirovih ulaza do konačnog cilja odabira ventilatora, korištenjem radioničkog prostora koji treba 6 izmjena zraka na sat i ima jedan filter, dva koljena i 15 metara instaliranog kanala.

Cilj odabira za ovaj projekt postaje centrifugalni ventilator u kabinetu koji može isporučiti otprilike 3000 m3/h pri statičkom tlaku od 150 Pa, a ne samo jedna brojka.

Očitavanje krivulje ventilatora za potvrdu radne točke

Tehnička tablica svakog centrifugalnog ventilatora uključuje krivulju performansi koja prikazuje protok zraka na vodoravnoj osi u odnosu na statički tlak na okomitoj osi. Krivulja je nagnuta prema dolje jer se protok zraka i tlak međusobno mijenjaju unutar istog ventilatora. Kako biste potvrdili da model odgovara projektu, pronađite izračunatu vrijednost CFM na vodoravnoj osi i izračunatu vrijednost Pa na okomitoj osi - točka u kojoj se ove dvije vrijednosti sastaju trebala bi se nalaziti na ili malo ispod krivulje, nikada iznad nje. Izračunata radna točka koja pada iznad krivulje znači da je ventilator premali za sustav i protok zraka neće biti dovoljan nakon instalacije. Točka koja se nalazi znatno ispod krivulje obično signalizira preveliki ventilator, koji gubi energiju i povećava radnu buku iznad onoga što je potrebno prostoru.

Istražite seriju centrifugalnih ventilatora Jiale

Sljedeći modeli ilustriraju niz platformi centrifugalnih ventilatora koji se koriste za izgradnju protoka zraka i tlaka prema gore izračunatim ciljevima, od zatvorenih ormarića do kompaktnih puhala s AC pogonom prikladnih za kanalske sustave.

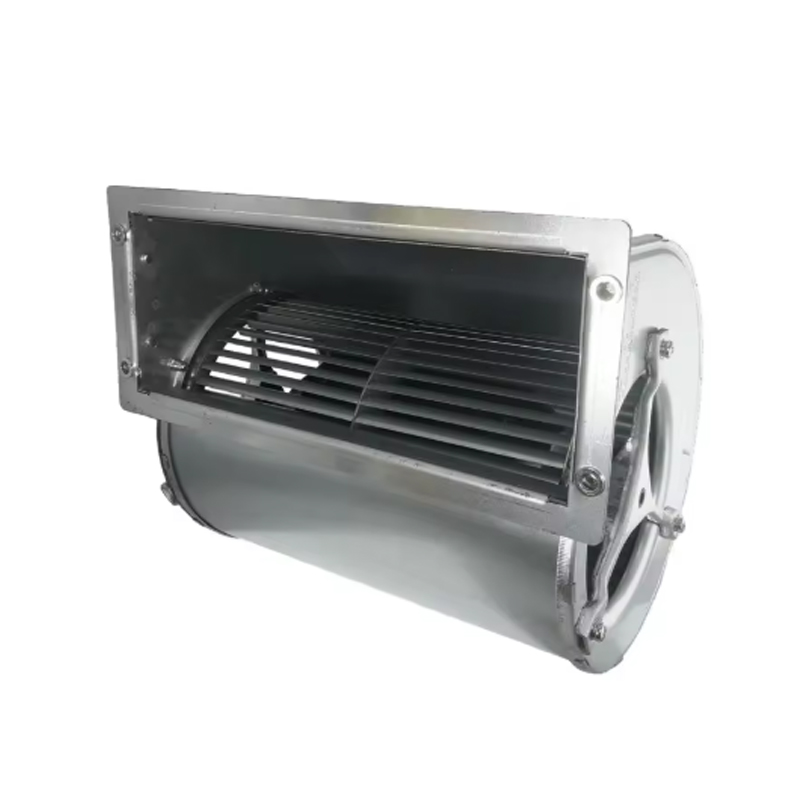

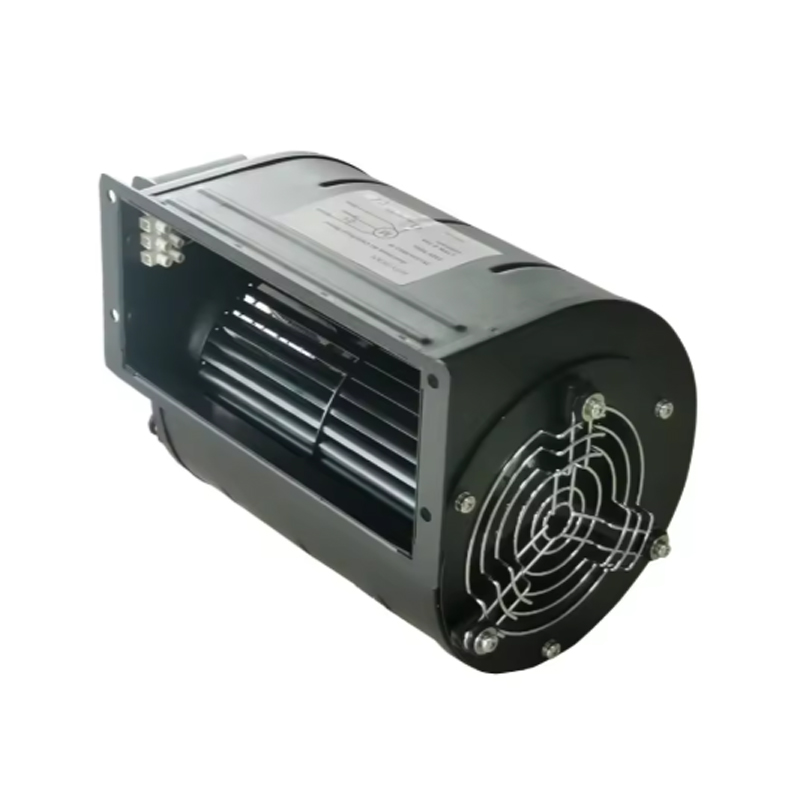

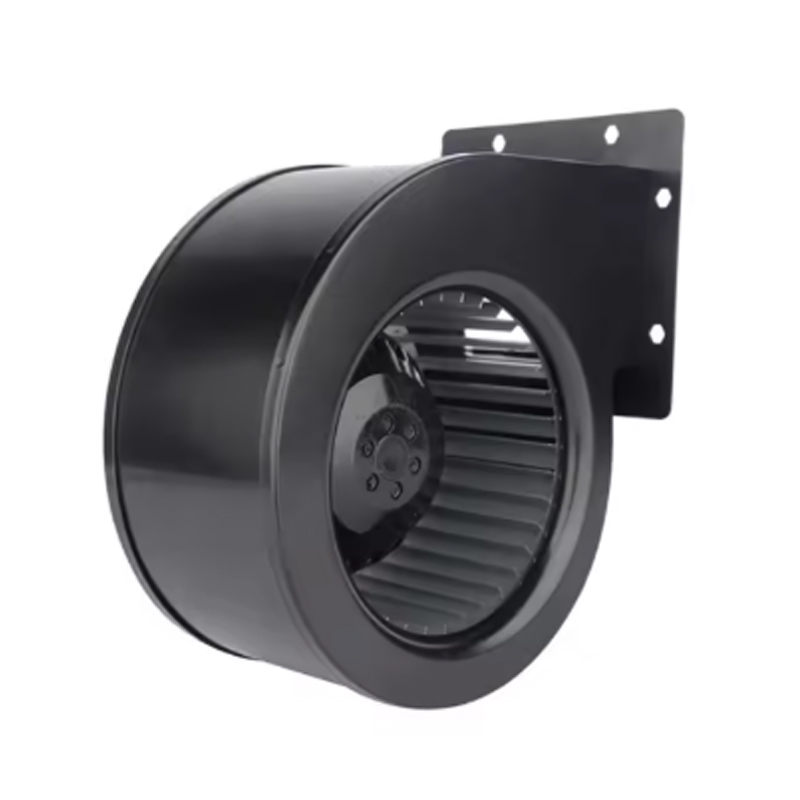

Kutijasti motorni ventilatori serije BMF Kućišni ventilator DDM 160-250 ventilator s vanjskim rotorom AC centrifugalni LKZ 7-7-250W AC centrifugalni ventilator AC centrifugalni LKZ 8-8-300W prednji turbinski ventilator AC centrifugalni LKZ 9-9-550W pužni ispušni ventilator AC centrifugalni

Uobičajene pogreške koje dovode do premalog ventilatora

Većina pritužbi na slab protok zraka nakon ugradnje ventilatora u kućištu povezuje se s jednom od dolje navedenih pogrešaka, a ne s neispravnom jedinicom.

• Koristeći CFM ocjenu slobodnog zraka ventilatora kao projektirani protok zraka, zanemarujući da se ovaj broj primjenjuje samo pri nultom statičkom tlaku.
• Zaboravljanje uključivanja otpora filtra, posebno nakon što je filtar skupio prašinu i njegov gubitak se popeo iznad ocjene čistoće.
• Dodavanje duljina kanala, ali preskakanje armatura, prijelaza i rešetki, koji zajedno često čine veći otpor od samog ravnog kanala.
• Odabir modela ventilatora na temelju snage motora, a ne protoka zraka i tlaka na krivulji performansi.
• Izostavljajući sigurnosnu marginu, koja se troši u trenutku kada je filtar potrebno očistiti ili se prigušivač prilagodi nakon puštanja u rad.

Kratka referenca: CFM i statički tlak prema uobičajenoj primjeni

Često postavljana pitanja

Koja je sigurna granica koju treba dodati povrh izračunatog statičkog tlaka?
Marža od 10 do 15 posto iznad izračunatog ukupnog iznosa standardna je praksa, koja pokriva opterećenje filtra tijekom vremena i mala odstupanja između projektiranog izgleda i gotove instalacije.

Može li centrifugalni ventilator u kabinetu ocijenjen za više CFM od potrebnog i dalje raditi?
Može raditi, ali rad daleko iznad potrebne točke troši energiju i povećava buku. Usklađivanje izračunatih CFM i Pa usko s krivuljom ventilatora daje najbolju ravnotežu učinkovitosti i razine buke.

Kako mogu pretvoriti između CFM i m3/h?
Pomnožite CFM s 1,699 da biste dobili m3/h ili podijelite m3/h s 1,699 da biste dobili CFM. Za statički tlak, pomnožite inče vodomjera s 249 da biste dobili Pascals.
