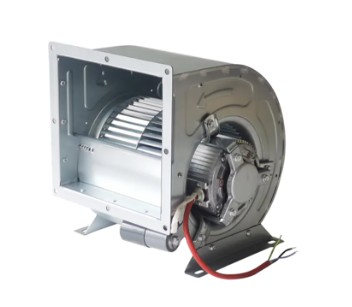

Što je industrijski AC centrifugalni ventilator?

An industrijski AC centrifugalni ventilador je uređaj za ventilaciju na izmjeničnu struju (AC). Njegov temeljni princip rada koristi centrifugalnu silu koju stvara rotacija impelera za aksijalno uvlačenje zraka, zakretanje za 90 stupnjeva i radijalno ispuštanje. U usporedbi s aksijalnim ventiladorima, centrifugalni ventilatori mogu proizvoditi veći statički pritisak (obično dostižu 500–3000 Pa), što ih čini posebno prikladnima za industrijske scenarije koji zahtijevaju prevladavanje otpora kanala, otpora filtera ili dostavu zraka na velike udaljenosti.

Na temelju strukture impelera, industrijski AC centrifugalni ventilatori uglavnom se klasificiraju u tri vrste: naprijed zakrivljene oštrice , unatrag zakrivljene oštrice , i radijalne oštrice . Ventilatori s unatrag zakrivljenim lopaticama nude najveću učinkovitost (do 85% ili više) uz nižu buku, što ih čini idealnim za dugotrajan kontinuirani rad. Ventilatori s naprijed zakrivljenim lopaticama mogu generirati viši tlak pri istom promjeru rotora, ali uz nešto manju učinkovitost. Ventilatori s radijalnim lopaticama izvrsni su u rukovanju plinovima punim prašine i naširoko se koriste u sustavima za prijenos materijala i propuhom izazvanim bojlerom.

Osnovne prednosti za industrijske primjene

Mogućnost isporuke zraka pod visokim pritiskom

U industrijskim ventilacijskim sustavima čimbenici poput duljine kanala, broja zavoja i otpora filtra značajno povećavaju otpor sustava. Obični aksijalni ventilatori obično nude statički tlak u rasponu od 50–200 Pa, što je nedovoljno za zahtjeve složenih kanala. Međutim, industrijski AC centrifugalni ventilatori daju statički tlak u rasponu od 500–3000 Pa , s nekim visokotlačnim modelima čak i više 5000 Pa , lako prevladavajući kanale s više dijelova, visokoučinkovite filtre i otpor izmjenjivača topline kako bi se osigurao odgovarajući protok zraka na kraju terminala.

Stabilan i pouzdan rad

Industrijske izmjenične centrifugalne ventilatore pokreću izmjenični indukcijski motori, ne zahtijevajući složene elektroničke komutacijske krugove. Njihova jednostavna struktura rezultira niskim stopama kvarova. Pod standardnim radnim uvjetima, visokokvalitetni industrijski centrifugalni ventilatori mogu postići a srednje vrijeme između kvarova (MTBF) od preko 30.000 sati , s nekim modelima s potpuno bakrenim namotajima i kugličnim ležajevima koji dosežu do 50 000 sati. Ova visoka pouzdanost ključna je za neprestane bitne primjene kao što su hlađenje podatkovnog centra i ventilacija kemijskih postrojenja.

Opsežna pokrivenost snagom i specifikacijama

Industrijski AC centrifugalni ventilatori pokrivaju iznimno širok raspon snage, od Ventilatori za hlađenje male opreme od 50 W to velike industrijske ventilacijske jedinice veće od 55 kW . Pokrivenost protoka zraka kreće se od 100 m³/h do preko 100.000 m³/h, s promjerom rotora u rasponu od 100 mm do 2.000 mm, koji može zadovoljiti gotovo sve industrijske potrebe od hlađenja precizne elektroničke opreme do velike tvorničke ventilacije.

Kriteriji odabira i najbolje prakse

Ključni parametri odabira

Prilikom odabira industrijskog AC centrifugalnog ventilatora moraju se sveobuhvatno razmotriti sljedeći ključni parametri:

• Protok zraka (Q) : Jedinica m³/h ili m³/s, izračunata na temelju volumena ventilacijskog prostora i brzine izmjene zraka
• Ukupni tlak ili statički tlak (P) : Jedinica Pa, koja zahtijeva izračun otpora kanala, otpora filtra i dinamičkog gubitka tlaka na izlazu
• Snaga (N) : Jedinica kW, procijenjena pomoću formule N = (Q × P) / (3600 × η × 1000), gdje je η učinkovitost ventilatora
• Brzina rotacije (n) : Jedinica o/min, obično 1450 o/min (4-polni motor) ili 2900 o/min (2-polni motor)
• Razina buke : Jedinica dB(A), ventilatori s lopaticama zakrivljenim unatrag obično su 3–8 dB(A) tiši od ventilatora s lopaticama zakrivljenim prema naprijed
• Ocjena zaštite (IP) : IP54 ili viši preporučuje se za vlažna ili prašnjava okruženja

Referenca za scenarije primjene i odabir

Smjernice za instalaciju i rad

Kako bi se osigurao učinkovit i stabilan rad industrijskih AC centrifugalnih ventilatora, potrebno je poštivati sljedeće točke tijekom instalacije i redovnog održavanja:

1. Izolacija temelja od vibracija : Ventilatori sa snagom većom od 3 kW trebaju biti opremljeni izolatorima vibracija ili jastučićima koji smanjuju prijenos vibracija za više od 80% kako bi se spriječilo ometanje građevinskih struktura i susjedne precizne opreme
2. Zaštita ulaza : Ugradite zaštitnu mrežicu na ulaz zraka s veličinom mreže ne većom od 20 mm kako biste spriječili gutanje stranog tijela i oštećenje impelera; dodajte filtar primarne učinkovitosti u prašnjavim okruženjima
3. Fleksibilna veza : Upotrijebite platnene ili silikonske fleksibilne spojeve (dužine 150–300 mm) između ulaza/izlaza ventilatora i kanala kako biste izbjegli izravan prijenos naprezanja kanala na kućište ventilatora
4. Planirano održavanje : Svaki put provjerite temperaturu ležaja i stanje podmazivanja 2.000 radnih sati ; zamijenite mast svakih 8.000 radnih sati ; godišnje nakupljanje prašine na čistom rotoru—nakupljanje prašine veće od 1 mm u debljini može smanjiti učinkovitost za 5%–10%
5. Zaštita motora : Motori koji prelaze 2,2 kW trebaju biti opremljeni relejima za toplinsko preopterećenje ili zaštitnicima motora kako bi se spriječilo pregorevanje zbog blokiranog rotora ili rada s gubitkom faze

Kritični čimbenici koji utječu na izvedbu i životni vijek

Uvjeti radnog okruženja

Za svakih 10°C povećanja temperature okoline, brzina starenja izolacije namota motora približno se udvostručuje. Kada temperatura okoline prekorači 40°C , nazivna snaga motora mora biti smanjena: 95% na 45°C, 90% na 50°C i 85% na 55°C. U okruženjima s visokom vlagom (relativna vlažnost >85%) treba odabrati potpuno zatvorene motore s grijačima protiv kondenzacije kako bi se spriječila degradacija izolacije zbog upijanja vlage tijekom gašenja.

Za okruženja koja sadrže korozivne plinove (kao što su kemijske radionice ili postrojenja za galvanizaciju), impeleri i kućišta ventilatora trebaju biti izrađeni od 304 ili 316 nehrđajući čelik , ili tretiran antikorozivnim premazom od epoksidne smole. Životni vijek običnih pocinčanih čeličnih ploča u kiselim sredinama može se skratiti na 30%–50% normalnih radnih uvjeta.

Usklađivanje sustava i optimizacija radne točke

Stvarna radna učinkovitost ventilatora ovisi o tome koliko dobro radna točka odgovara krivulji učinka. Kada je otpor sustava pretjerano projektiran, stvarna radna točka pomiče se prema područjima većeg protoka i nižeg tlaka, što rezultira smanjenom učinkovitošću i povećanom bukom. Podešavanjem brzine ventilatora (kontrola promjenjive frekvencije) ili kutova ulaznih lopatica, radna točka se može vratiti u zonu visoke učinkovitosti. Uz kontrolu brzine promjenjive frekvencije, ventilatori mogu održavati učinkovitost iznad 80% unutar 70%–100% nazivnog protoka zraka , uz značajne uštede energije—kada protok zraka padne na 80%, snaga osovine padne na 51,2% nazivne snage (izračunato prema zakonima afiniteta), postižući uštedu električne energije od 30%–40% u usporedbi s kontrolom prigušivanja.

Balans impelera i kontrola vibracija

Neuravnoteženost impelera primarni je uzrok prekomjerne vibracije u centrifugalnim ventilatorima. Prema normi ISO 1940, impeleri industrijskih ventilatora trebaju postići balansni stupanj G6.3 ili G2.5 . Za promjere rotora veće od 400 mm, dinamičko balansiranje polja je posebno važno—svakih 10 g·mm/kg povećanja preostale neuravnoteženosti može skratiti vijek trajanja ležaja za približno 15%-20%. Tijekom normalnog rada, efektivnu brzinu vibracija na kućištima ležaja ventilatora treba kontrolirati ispod 4,5 mm/s (ocjena "dobar" prema standardima ISO 10816); potrebno je trenutno isključivanje radi pregleda ako prijeđe 7,1 mm/s.

Strategije poboljšanja energetske učinkovitosti

Implementacija pogona promjenjive frekvencije

U sustavima s fluktuirajućim zahtjevima za protokom zraka (kao što su VAV klimatizacijski sustavi ili procesni ispušni sustavi), opremanje industrijskih AC centrifugalnih ventilatora pogonima s promjenjivom frekvencijom (VFD) najučinkovitija je mjera uštede energije. Uzimanje a Ventilator od 15 kW radi 6000 sati godišnje kao primjer: ako je stvarno prosječno radno opterećenje 70% nazivnog opterećenja, godišnja potrošnja energije s VFD kontrolom brzine je približno 63.000 kWh , u usporedbi s 90.000 kWh s radom s fiksnom frekvencijom i regulacijom zaklopke, šted 27.000 kWh godišnje uz stopu uštede energije od približno 30%. Razdoblje povrata investicije obično je između 1,5 i 2,5 godine.

Nadogradnja motora visoke učinkovitosti

Nadogradnja naslijeđenih IE1 ili IE2 učinkovitih motora na IE3 (Premium Efficiency) ili IE4 (Super Premium Efficiency) motori mogu dodatno smanjiti potrošnju energije. Za 11 kW, 4-polni motor kao primjer: IE2 učinkovitost je približno 91%, IE3 približno 93%, a IE4 približno 94%. Nadogradnja s IE2 na IE3 štedi otprilike 1.320 kWh godišnje na 6.000 radnih sati; nadogradnja s IE3 na IE4 dodatno štedi 660 kWh . Iako visokoučinkoviti motori povećavaju troškove nabave za 15%–30%, ukupni troškovi životnog ciklusa značajno su smanjeni.

Optimizacija otpora sustava

Za svakih 100 Pa povećanja otpora sustava kanala, snaga osovine ventilatora povećava se za približno 5%–8%. Sljedeće mjere mogu učinkovito smanjiti otpornost sustava:

• Smanjite nepotrebne zavoje i reduktore; svaki zavoj od 90° dodaje otprilike 50–150 Pa otpora
• Odaberite filtere niskog otpora i redovito mijenjajte začepljene filterske medije; otpor začepljenog filtra može porasti od početnog 100–200 Pa to 500–800 Pa
• Ispravno projektirajte poprečne presjeke kanala, kontrolirajući brzinu zraka unutar 8–12 m/s opseg; pretjerano velika brzina zraka značajno povećava dinamički gubitak tlaka
• Redovito čistite kanale od nakupljene prašine; za svaki 1 mm povećanja nakupljanja prašine, otpor kanala povećava se za otprilike 3%–5%

Trendovi budućeg razvoja

S napretkom Industrije 4.0 i pametne proizvodnje, industrijski AC centrifugalni ventiladors razvijaju se prema inteligenciji, visokoj učinkovitosti i modularnosti. Pametni ventilatori integrirani sa IoT senzori može pratiti vibracije, temperaturu, struju i druge parametre u stvarnom vremenu, koristeći rubno računalstvo za predviđanje životnog vijeka ležaja i uvjeta trošenja rotora. To omogućuje prijelaz s "planiranog održavanja" na "prediktivno održavanje", za koje se očekuje da će smanjiti neplanirane zastoje za 40%–60% .

U pogledu energetske učinkovitosti, usvajanje industrijske centrifugalne ventilatore nove generacije sinkroni reluktantni motori potpomognuti stalnim magnetima (PMaSynRM) može postići učinkovitost iznad IE5 stupnja, poboljšavajući 3%–5% u odnosu na tradicionalne indukcijske motore. U međuvremenu, biomimetički impeleri i voluti optimizirani kroz CFD (računalna dinamika fluida) dizajn mogu povećati protok zraka za 8%–12% bez povećanja potrošnje energije, uz istovremeno smanjenje buke 3–5 dB(A) .

Modularni dizajn čini instalaciju, održavanje i nadogradnju ventilatora praktičnijom. Standardizirani moduli motora, moduli rotora i upravljački moduli mogu se brzo kombinirati, smanjujući vrijeme zamjene rotora ili motora na licu mjesta u odnosu na tradicionalne 4–6 sati do ispod 1 sata , značajno smanjujući utjecaj održavanja na proizvodnju.
