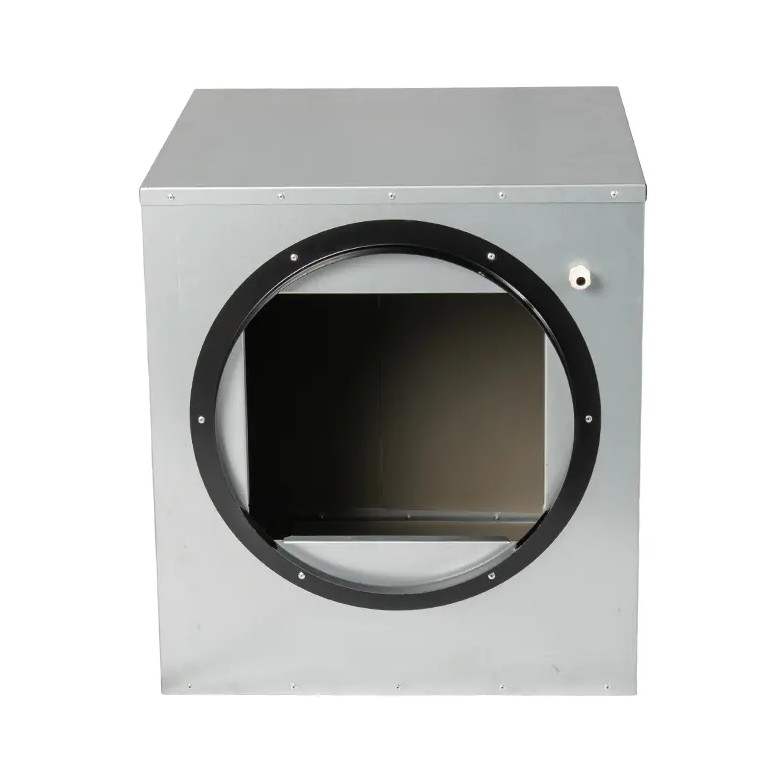

Industrijski kabinetski centrifugalni ventiladori etablirali su se kao nezamjenjiva oprema za ventilaciju u poslovnim zgradama, industrijskim postrojenjima i HVAC sustavima, zahvaljujući svojim kompaktna kutijasta struktura, tihi rad i energetska učinkovitost veća od 85% . U usporedbi s tradicionalnim centrifugalnim ventilatorima otvorenog okvira, dizajn kućišta integrira impeler, motor i pogonske komponente unutar zatvorenog kućišta, smanjujući radnu buku 15-20 dB dok sprječava ulazak prašine u kritične dijelove i produljuje životni vijek za preko 30% .
Tržišna potražnja za tihom opremom s visokim protokom zraka nastavlja rasti. Prema statistici industrije, globalno tržište opreme za industrijsku ventilaciju premašilo je 42 milijarde USD u 2025 , sa segmentom centrifugalnih ventilatora kabineta koji održavaju godišnju stopu rasta od približno 6,8% . Vođeni politikama uštede energije, ventilatori opremljeni EC (elektronički komutiranim) istosmjernim motorima bez četkica brzo osvajaju tržišni udio.
Kako strukture ormara rješavaju tri glavne bolne točke tradicionalnih centrifugalnih ventilatora
Kontrola buke: premošćivanje jaza između industrijske i komercijalne razine
Tradicionalni centrifugalni ventilatori obično proizvode razinu buke od 75-90 dB zbog svog otvorenog dizajna, što ih čini neprikladnima za okruženja osjetljiva na buku kao što su uredi, bolnice i škole. Industrijski centrifugalni ventilatori u ormarima postižu značajno smanjenje buke kroz sljedeće značajke dizajna:
- Unutarnje akustične izolacijske ploče ili pamuk koji apsorbira zvuk za prigušivanje visokofrekventne buke strujanja zraka koju stvara impeler
- Optimizirani kutovi i brojevi lopatica rotora za smanjenje gubitaka vrtloga i turbulencije
- Tihi motori u kombinaciji s bazama za prigušivanje vibracija blokiraju puteve prijenosa vibracija
Sa sveobuhvatnim dizajnom za smanjenje buke, vrhunski centrifugalni ventilatori mogu raditi unutar 30-50 dB , ispunjavajući tihe standarde komercijalne klimatizacijske opreme.
Zaštitna izvedba: Zatvoreno kućište produljuje životni ciklus opreme
U industrijskim okruženjima prašina, uljna magla i korozivni plinovi primarni su uzroci kvara ventilatora. Potpuno zatvoreno kućište ventilatora od pocinčanog čelika ili aluminijske legure, u kombinaciji s dizajnom mrežice filtera, može smanjiti ulazak prašine preko 80% . Stvarni radni podaci pokazuju da pod jednakim uvjetima, ventilatori kabineta postižu srednje vrijeme između kvarova (MTBF) od 50 000 sati , u usporedbi s 30.000-35.000 sati za tradicionalne otvorene ventilatore.
Fleksibilnost instalacije: Modularni dizajn prilagođava se složenim prostorima
Struktura ormara podržava metode ugradnje na strop, na pod i na zid, s orijentacijom ulaza i izlaza podesivim prema rasporedu kanala. Standardni protok zraka proizvoda kreće se od 500 m³/h do 50.000 m³/h , sa statičkim pritiskom od 100 Pa do 2000 Pa , ispunjavajući cijeli spektar zahtjeva od malih komercijalnih prostora do velikih industrijskih objekata.
Ključni parametri izvedbe i vodič za odabir
Pri odabiru industrijskog centrifugalnog ventilatora moraju se sveobuhvatno procijeniti četiri osnovne metrike: protok zraka, statički tlak, razina buke i energetska učinkovitost. Sljedeća tablica pruža reference parametara za tipične scenarije primjene:
| Scenarij primjene | Preporučeni protok zraka (m³/h) | Preporučeni statički tlak (Pa) | Ograničenje buke (dB) | Vrsta motora |
|---|---|---|---|---|
| Sustav svježeg zraka u poslovnoj zgradi | 1.000 - 5.000 | 200 - 500 (prikaz, stručni). | < 40 | EC DC bez četkica |
| Pročišćavanje bolničke operacijske dvorane | 3.000 - 10.000 | 500 - 800 (prikaz, stručni). | < 45 | EC DC bez četkica |
| Središnja klima u trgovačkom centru | 5.000 - 20.000 | 300 - 700 (prikaz, stručni). | < 55 | Jednofazni izravni pogon AC ili EC |
| Ventilacija za odimljavanje industrijskih postrojenja | 10.000 - 50.000 | 800 - 2.000 | < 75 | Trofazni asinkroni motor |
| Ventilacija podzemne garaže | 8.000 - 30.000 | 400 - 1.000 | < 65 | Jednofazni izravni pogon AC ili EC |
Kritična napomena pri odabiru: protok zraka i statički tlak obrnuto su povezani. Kako se otpor cijevi sustava povećava, stvarni izlazni protok zraka se smanjuje. Preporuča se dodati a 10-15% marginu prema izračunatom potrebnom protoku zraka kako bi se uzela u obzir povećanja otpora uzrokovana nakupljanjem prašine u filtru.
Evolucija tehnologije motora: skok energetske učinkovitosti s asinkronog na EC DC bez četkica
Motor je ključna komponenta industrijski kabinet centrifugalni ventilator , izravno određujući energetsku učinkovitost i operativne troškove. Trenutačne glavne motorne tehnologije na tržištu mogu se kategorizirati u tri generacije:
Usporedba energetske učinkovitosti kroz tri generacije motorne tehnologije
- Tradicionalni trofazni asinkroni motor : Učinkovitost približno 75-82% , jednostavna struktura, niska cijena, ali regulacija brzine zahtijeva vanjski VFD, veći otisak. Prikladno za industrijske scenarije gdje je osjetljivost na troškove visoka i česte prilagodbe brzine su nepotrebne.
- Jednofazni AC motor s izravnim pogonom : Učinkovitost približno 70-78% , može se izravno spojiti na mrežno napajanje, jednostavna instalacija, obično se koristi u maloj i srednjoj komercijalnoj opremi. Međutim, raspon regulacije brzine je ograničen, a učinkovitost značajno opada pri malim brzinama.
- EC DC motor bez četkica : Učinkovitost visoka kao 85-92% , s ugrađenom elektroničkom komutacijom i inteligentnim modulima za kontrolu brzine, održavajući visoku učinkovitost diljem 0-100% raspon brzine uz smanjenje buke za 20-30% . Iako je početno ulaganje veće, razdoblje povrata uštede energije obično ne prelazi 2,5 godine .
Uzimajući komorni centrifugalni ventilator nazivne snage od 5,5 kW operativni 6.000 sati godišnje na primjer, usvajanje EC motora umjesto tradicionalnog asinkronog motora može uštedjeti 2.400-3.600 kWh godišnje. Na temelju industrijskih cijena električne energije, godišnje uštede troškova električne energije iznose približno 250-380 dolara . Za kontinuirano operativne podatkovne centre ili čiste sobe, prednosti uštede energije još su izraženije.
Osnove održavanja: ključne strategije za produljenje životnog vijeka opreme
Troškovi održavanja za industrijske komorne centrifugalne ventilatore iznose otprilike 15-20% ukupnih troškova životnog ciklusa. Znanstvene strategije održavanja mogu značajno smanjiti stope kvarova i gubitke zbog zastoja. Sljedeće preporuke temelje se na radnim karakteristikama opreme:
Stavke i ciklusi planiranog održavanja
- Mjesečna inspekcija : Očistite ulazne i izlazne filtre, provjerite cjelovitost brtve kućišta, osluškujte neuobičajenu radnu buku
- Tromjesečno održavanje : Provjerite podmazivanje ležajeva motora, zategnite vijke kućišta i spojeve kanala, izmjerite izolacijski otpor motora (trebao bi premašiti 0,5 MΩ )
- Godišnji remont : Rastavite i očistite rotor i unutarnju prašinu kućišta, zamijenite stare brtve, kalibrirajte napetost remena (za modele s remenskim pogonom), nanesite antikorozivni tretman na metalno kućište
Uobičajeni indikatori ranog upozorenja o kvaru
Osoblje za održavanje treba obratiti posebnu pozornost na sljedeće abnormalne signale:
- Radna buka iznenada se povećava za preko 5 dB : Mogući uzroci uključuju neravnomjerno nakupljanje prašine na rotoru ili istrošenost ležaja
- Temperatura površine motora prekoračuje 75°C : Označava lošu disipaciju topline ili nenormalno opterećenje
- Protok zraka pada preko 10% : Provjerite razinu začepljenosti filtra ili stanje istrošenosti impelera
- Amplituda vibracija premašuje standard: starenje podloge za prigušivanje ili kvar dinamičke ravnoteže rotora
Za inteligentne ventilatore kabineta opremljene EC motorima, preporučuje se korištenje ugrađenih RS485 ili BACnet komunikacijskih sučelja za povezivanje sa sustavima automatizacije zgrada (BAS) za daljinsko praćenje i prediktivno održavanje, što može smanjiti neplanirane zastoje za preko 40% .
Trendovi u industriji: Inteligencija i prilagodba pokreću sljedeći val rasta
The industrijski kabinet centrifugalni ventilator industrija prolazi kroz transformaciju od standardiziranih proizvoda do inteligentnih, prilagođenih rješenja. Sljedeći trendovi zaslužuju pozornost profesionalaca u industriji:
IoT integracija i digitalni blizanci
Kućišni ventilatori nove generacije općenito su opremljeni senzorskim nizovima koji prikupljaju podatke o vibracijama, temperaturi, struji i protoku zraka u stvarnom vremenu. Kroz rubno računalstvo i analitiku u oblaku, predviđanje grešaka 7-14 dana unaprijed se može postići. Neki vodeći proizvođači počeli su nuditi digitalne dvostruke usluge daljinskog puštanja u rad, smanjujući vrijeme instalacije na licu mjesta i otklanjanja pogrešaka za 50% .
Nestandardna prilagodba kao temeljna kompetencija
Kako projekti građevinskog prostora postaju sve složeniji, standardne dimenzije proizvoda često ne odgovaraju uvjetima na gradilištu. Proizvođači s fleksibilnim mogućnostima konstrukcijskog dizajna mogu proizvesti prilagođene jedinice na temelju dimenzija prostora, protoka zraka i parametara statičkog tlaka koje su dali kupci. Udio narudžbi po narudžbi u ukupnim narudžbama centrifugalnih ventilatora za industrijske ormare porastao je od 12% u 2019 to 28% u 2025 , a predviđa se da će premašiti 40% do 2030.
Nadogradnja materijala i lagani dizajn
Kompozitna kućišta od aluminijske legure i nehrđajućeg čelika zamjenjuju tradicionalni pocinčani čelik, smanjujući ukupnu težinu jedinice za 20-25% zadržavajući čvrstoću strukture, olakšavajući dizanje i transport. Za rotore, tehnologija jednodijelnog oblikovanja aluminijske legure zrakoplovne kvalitete postupno postaje uobičajena, poboljšavajući aerodinamičku učinkovitost 5-8% u usporedbi s tradicionalnim zavarenim impelerima dok istovremeno eliminira dugoročne probleme s deformacijom uzrokovane stresom zavarivanja.
